آچار لوله خم کن

آچار لوله خم کن ابزاری تخصصی برای تغییر مسیر لوله‌های مسی، فولادی و استیل بدون نیاز به برش و اتصال مجدد است. این ابزار در تأسیسات ساختمان، سیستم‌های سرمایشی، خطوط ابزار دقیق و تعمیرات صنعتی کاربرد دارد. برای خرید آچار لوله خم کن، باید قطر خارجی لوله، جنس و ضخامت دیواره، شعاع خم و زاویه موردنیاز مشخص باشد. انواع لوله خم کن دستی و جغجغه‌ای ریجید در سایزهای متریک و اینچی برای کاربردهای متفاوت قابل بررسی هستند.

آچار لوله خم کن چیست و چه کاربردی دارد؟

آچار لوله خم کن یا Tube Bender یکی از انواع تخصصی آچار است که برای ایجاد خم‌های کنترل‌شده در لوله‌های فلزی طراحی شده است. این ابزار با استفاده از قالب خم، بخش نگهدارنده و مکانیزم انتقال نیرو، امکان تغییر مسیر لوله را فراهم می‌کند. مهم‌ترین ویژگی یک لوله خم کن مناسب، ایجاد زاویه موردنیاز با کمترین تغییر شکل ناخواسته در سطح مقطع لوله است. در تأسیسات سرمایشی، خم کردن لوله مسی به کاهش تعداد اتصالات و آماده‌سازی مسیر نصب کمک می‌کند. در خطوط ابزار دقیق و تجهیزات صنعتی نیز دقت زاویه و شعاع خم اهمیت بیشتری دارد؛ زیرا لوله باید پس از تغییر مسیر، ابعاد و شرایط عملکردی قابل قبولی داشته باشد.

تفاوت خم کاری لوله مسی، فولادی و استیل

جنس لوله یکی از مهم‌ترین عوامل در انتخاب ابزار خم کاری است. لوله مسی نرم، لوله فولادی و لوله استیل از نظر مقاومت در برابر تغییر شکل و نیروی موردنیاز تفاوت دارند. به همین دلیل، یک آچار لوله خم کن دستی الزاماً برای تمام این متریال‌ها مناسب نیست.

آچار لوله خم کن مسی برای تأسیسات و سرمایش

لوله‌های مسی نرم در سیستم‌های تهویه مطبوع، تجهیزات سرمایشی و تأسیسات مکانیکی کاربرد گسترده‌ای دارند. برای خم کردن این لوله‌ها از ابزارهایی استفاده می‌شود که قالب آن‌ها با قطر خارجی لوله هماهنگ است و از تغییر شکل بیش‌ازحد مقطع جلوگیری می‌کند. در خانواده لوله خم کن تأسیساتی ریجید سری ۳۰۰، امکان ایجاد خم تا زاویه ۱۸۰ درجه برای لوله‌های مسی نرم نوع K و L فراهم شده است. طراحی دسته‌های زاویه‌دار و بخش هدایت‌کننده مخصوص، کنترل خم کاری را آسان‌تر می‌کند. در این کاربرد، تناسب قطر لوله با شیار قالب و شعاع خم اهمیت بیشتری از طول دسته ابزار دارد.

آچار لوله خم کن استیل و فولادی

لوله‌های فولادی و استیل معمولاً مقاومت بیشتری در برابر تغییر شکل دارند و برای خم کاری آن‌ها باید از ابزار متناسب با جنس و ضخامت دیواره استفاده شود. خم‌کن‌های سنگین ابزار دقیق ریجید برای لوله‌های مقاوم مانند استیل، فولاد و برخی آلیاژهای صنعتی طراحی شده‌اند. در این گروه، استفاده از دسته‌های بلندتر، غلتک‌های هدایت‌کننده و ساختار تقویت‌شده به کنترل نیرو و کاهش تغییر شکل ناخواسته کمک می‌کند. انتخاب ابزار برای لوله استیل باید بر اساس مشخصات مجاز سازنده انجام شود؛ زیرا تفاوت ضخامت دیواره یا سختی متریال می‌تواند محدوده کاربرد خم‌کن را تغییر دهد.

لوله خم کن مخصوص خطوط ابزار دقیق

در سیستم‌های ابزار دقیق، هیدرولیک و انتقال سیالات صنعتی، لوله‌های کم‌قطر باید با زاویه و شعاع مشخص خم شوند. خانواده Instrument Bender ریجید برای این نوع فعالیت‌ها طراحی شده است و در سایزهای میلی‌متری و اینچی عرضه می‌شود. در این تجهیزات، دقت قالب و نشانه‌های زاویه اهمیت زیادی دارند؛ زیرا تغییر مسیر لوله باید با ابعاد موردنیاز مجموعه هماهنگ باشد. سری ۴۰۰ ریجید برای خم کردن لوله‌های مسی آنیل‌شده و برخی لوله‌های فولادی و استیل با ضخامت دیواره حداکثر ۱٫۵ میلی‌متر، در محدوده ظرفیت اعلام‌شده، طراحی شده است.

انواع آچار لوله خم کن دستی ریجید

آچارهای لوله خم کن دستی ریجید از نظر مکانیزم انتقال نیرو، جنس لوله قابل‌خم کاری و محدوده قطر در چند خانواده تخصصی عرضه می‌شوند. شناخت تفاوت آن‌ها به خریدار کمک می‌کند ابزار را متناسب با نوع فعالیت انتخاب کند.

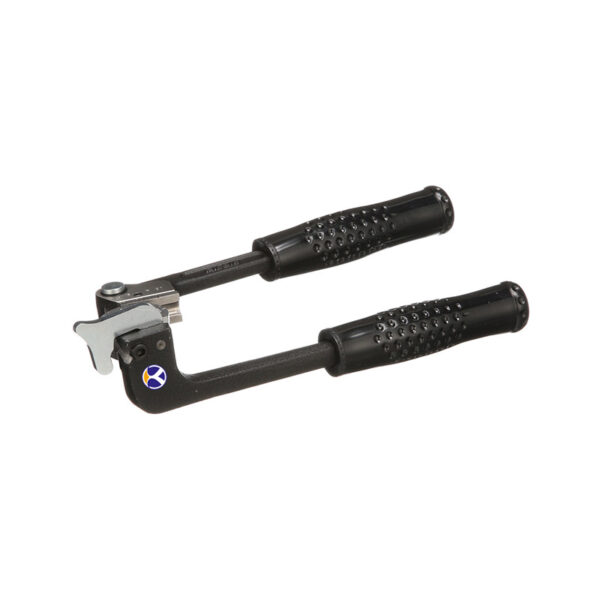

لوله خم کن تأسیساتی سری ۳۰۰ ریجید

سری ۳۰۰ برای خم کاری لوله‌های مسی نرم در تأسیسات طراحی شده است. این خانواده دارای دسته‌های زاویه‌دار با روکش مناسب و بخش هدایت‌کننده مخصوص است که به کنترل خم تا زاویه ۱۸۰ درجه کمک می‌کند. نمونه‌های متریک این سری در سایزهای ۱۰، ۱۲، ۱۴، ۱۵، ۱۶ و ۱۸ میلی‌متر تولید می‌شوند. این گروه برای تعمیرکاران تأسیسات و تکنسین‌هایی که با لوله‌های مسی در اندازه‌های مختلف کار می‌کنند، کاربرد دارد.

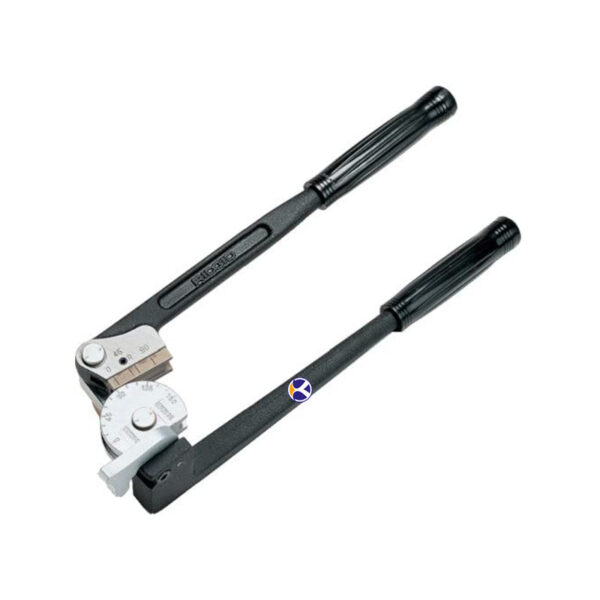

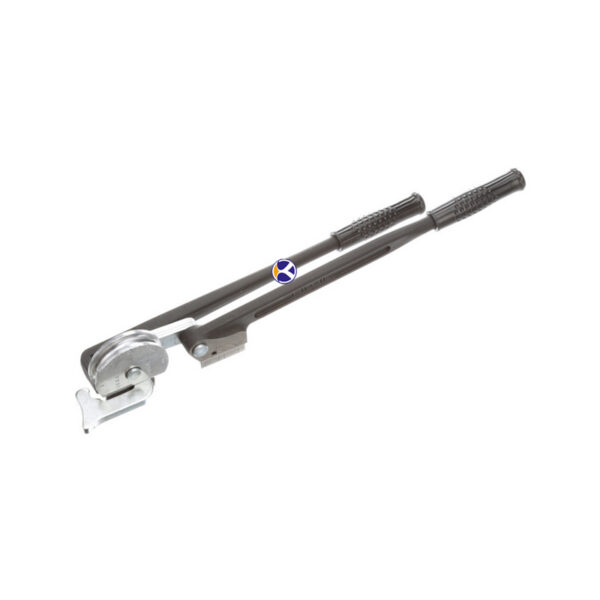

لوله خم کن ابزار دقیق سری ۴۰۰ ریجید

سری ۴۰۰ برای ایجاد خم‌های دقیق در لوله‌های کم‌قطر طراحی شده است. وجود نشانه شروع خم ۹۰ درجه، طراحی دسته‌های زاویه‌دار و قالب متناسب با قطر لوله، از ویژگی‌های مهم این خانواده است. این سری در اندازه‌های متریک ۶، ۸، ۱۰ و ۱۲ میلی‌متر و اندازه‌های اینچی مختلف عرضه می‌شود و برای خم‌های تا ۱۸۰ درجه در متریال‌های سازگار کاربرد دارد.

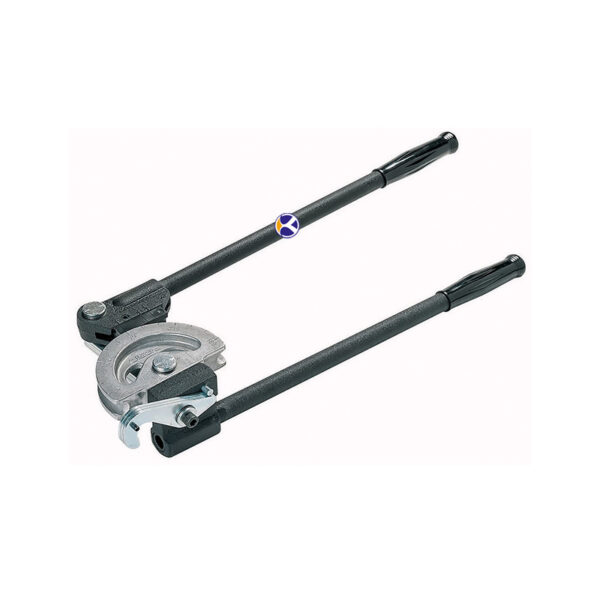

لوله خم کن سنگین سری ۶۰۰ ریجید

سری ۶۰۰ ریجید برای لوله‌های مقاوم‌تر، به‌خصوص استیل و فولاد، طراحی شده است. مکانیزم دو مرحله‌ای دسته امکان ادامه خم از ۹۰ تا ۱۸۰ درجه را بدون عبور دسته‌ها از روی یکدیگر فراهم می‌کند. دسته‌های بلند، غلتک‌های هدایت‌کننده و قابلیت تثبیت ابزار با گیره در نمونه‌های سازگار، از ویژگی‌های متمایز این خانواده هستند. این طراحی برای کارهای حرفه‌ای ابزار دقیق و صنعتی که کنترل زاویه و مقاومت ابزار اهمیت دارد، کاربردی است.

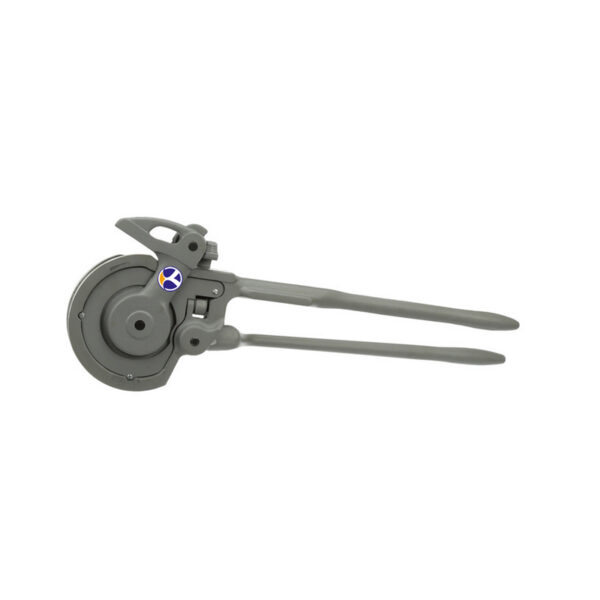

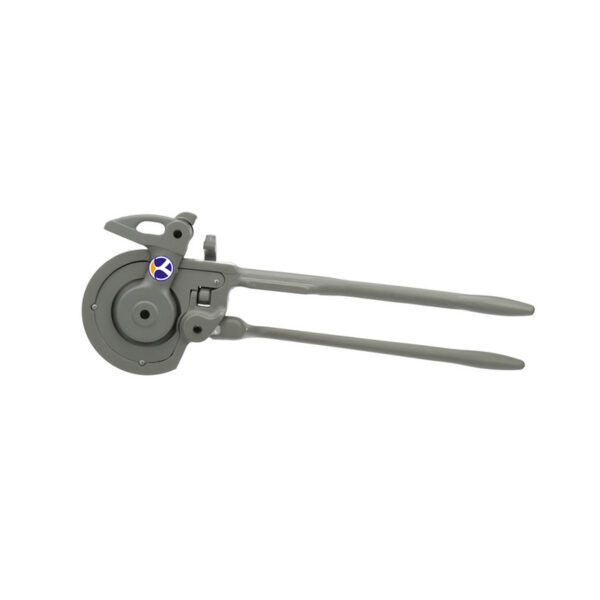

آچار لوله خم کن جغجغه‌ای

لوله خم کن جغجغه‌ای ریجید از مکانیزم دنده‌ای برای افزایش مزیت مکانیکی و کاهش نیروی موردنیاز استفاده می‌کند. این گروه برای خم کردن برخی لوله‌های فولادی ضخیم‌جداره، استیل و مس سخت در محدوده ظرفیت طراحی‌شده مناسب است. نمونه‌های این خانواده برای قطر خارجی ۱۶، ۱۹ و ۲۲ میلی‌متر تولید می‌شوند و قابلیت ایجاد خم تا ۱۸۰ درجه دارند. تفاوت اصلی آن‌ها با لوله خم کن اهرمی معمولی، ساختار انتقال نیرو و شرایط کاربرد در متریال‌های مقاوم‌تر است.

جدول سایزبندی و مشخصات آچار لوله خم کن ریجید

یکی از تفاوت‌های مهم لوله خم‌کن با ابزارهای دارای دهانه قابل‌تنظیم، وابستگی ظرفیت آن به قطر خارجی لوله و ابعاد قالب خم است. جدول زیر محدوده‌های تولیدشده در خانواده‌های اصلی ریجید را نشان می‌دهد.

بازه‌های جدول متعلق به مجموعه مدل‌های هر خانواده هستند و به معنی تنظیم‌پذیر بودن یک ابزار برای تمام اندازه‌های آن ردیف نیستند. سایزهای متریک و اینچی نیز باید بر اساس قطر خارجی واقعی بررسی شوند؛ زیرا بعضی اندازه‌های اسمی اینچی دقیقاً با سایزهای متریک برابر نیستند.

شعاع خم و زاویه خم کاری چه تفاوتی دارند؟

یکی از مهم‌ترین نکات فنی هنگام خرید لوله خم کن، تفاوت میان شعاع خم و زاویه خم کاری است. زاویه خم مقدار تغییر جهت لوله را نشان می‌دهد و معمولاً بر حسب درجه بیان می‌شود. در مقابل، شعاع خم مشخص می‌کند انحنای ایجادشده چه اندازه‌ای دارد. برای مثال، دو لوله ممکن است هر دو با زاویه ۹۰ درجه خم شوند، اما یکی دارای خم بازتر و دیگری دارای خم فشرده‌تری باشد.

شعاع خم به ابعاد قالب و طراحی ابزار وابسته است. در لوله‌های فلزی، انتخاب شعاع نامناسب می‌تواند موجب تخت شدن مقطع، چین‌خوردگی سطح داخلی خم یا تغییر شکل ناخواسته شود. بنابراین هنگام خرید باید علاوه بر زاویه موردنیاز، شعاع خم ابزار نیز با شرایط پروژه تطبیق داشته باشد.

چه عواملی بر کیفیت خم لوله تأثیر دارند؟

قطر خارجی و ضخامت دیواره لوله

دو لوله با قطر خارجی یکسان ممکن است ضخامت دیواره متفاوتی داشته باشند و هنگام خم کاری رفتار یکسانی نشان ندهند. مقاومت متریال و ضخامت دیواره بر میزان نیروی موردنیاز و احتمال تغییر شکل مقطع اثر می‌گذارند. به همین دلیل، ظرفیت خم‌کن باید از نظر قطر و جنس لوله بررسی شود و در کاربردهای صنعتی، محدودیت ضخامت نیز اهمیت دارد.

کیفیت قالب و غلتک‌های هدایت‌کننده

قالب خم باید با قطر لوله هماهنگ باشد تا در طول قوس، پشتیبانی مناسبی ایجاد کند. طراحی دقیق شیار قالب و حرکت یکنواخت بخش هدایت‌کننده به کنترل شکل خم کمک می‌کنند. در بعضی خم‌کن‌های صنعتی، غلتک‌ها اصطکاک و نیروی لازم را کاهش می‌دهند و به محدود شدن تغییر شکل مقطع کمک می‌کنند. این ویژگی به‌خصوص در خم کاری لوله‌های استیل و خطوط ابزار دقیق اهمیت دارد.

برگشت فنری و دقت زاویه

برگشت فنری یا Springback یکی از ویژگی‌های رفتار لوله فلزی پس از تغییر شکل است. میزان آن به جنس لوله، ضخامت دیواره و شعاع خم بستگی دارد. در پروژه‌هایی که دقت زاویه اهمیت دارد، باید این ویژگی در طراحی و انتخاب روش خم کاری در نظر گرفته شود. وجود نشانه‌های زاویه روی قالب به کنترل موقعیت خم کمک می‌کند، اما دقت نهایی به مشخصات لوله و شرایط کار نیز وابسته است.

کاربرد آچار لوله خم کن در تأسیسات و پروژه‌های صنعتی

در سیستم‌های سرمایشی و تأسیسات مکانیکی، خم کاری دقیق می‌تواند تعداد اتصالات موردنیاز برای تغییر مسیر لوله را کاهش دهد. این موضوع در مسیرهایی که فضای نصب محدود است اهمیت دارد. معمولاً پیش از اجرای خم، لوله باید متناسب با ابعاد موردنیاز آماده شود و برای برش دقیق آن از آچار لوله بر سازگار با جنس لوله استفاده می‌شود. در خطوط ابزار دقیق نیز خم‌های کنترل‌شده به اجرای مسیرهای منظم و متناسب با جانمایی تجهیزات کمک می‌کنند. پس از آماده‌سازی مسیر، نوع اتصالات و ابزار نصب باید متناسب با مشخصات سیستم انتخاب شود؛ برای مثال، آچار لوله گیر برای گرفتن و چرخاندن بعضی اتصالات رزوه‌ای فلزی کاربرد دارد، اما جایگزین ابزار خم کاری نیست.

آچار لوله خم کن ریجید RIDGID

ریجید یکی از تولیدکنندگان آمریکایی شناخته‌شده در زمینه ابزارهای تخصصی لوله‌کشی، برش و خم کاری لوله است. تنوع خم‌کن‌های دستی این برند شامل خانواده‌های تأسیساتی، ابزار دقیق و جغجغه‌ای می‌شود. در خانواده ۳۰۰ تمرکز اصلی بر خم کاری لوله مسی نرم است، درحالی‌که سری ۴۰۰ برای لوله‌های کم‌قطر و کاربردهای ابزار دقیق طراحی شده است. سری ۶۰۰ با ساختار تقویت‌شده و مکانیزم دو مرحله‌ای برای متریال‌های مقاوم‌تر مانند استیل کاربرد دارد. خم‌کن‌های جغجغه‌ای ریجید نیز برای شرایطی طراحی شده‌اند که نیروی موردنیاز و مقاومت لوله بیشتر است. این تفاوت‌ها نشان می‌دهند انتخاب آچار لوله خم کن ریجید باید بر اساس جنس لوله، قطر خارجی و شعاع خم انجام شود؛ زیرا هر خانواده محدوده کاری مشخصی دارد.

قیمت آچار لوله خم کن و عوامل مؤثر بر آن

قیمت آچار لوله خم کن به نوع مکانیزم، ظرفیت قطر، جنس متریال قابل‌خم کاری، کیفیت قالب و ساختار دسته بستگی دارد. خم‌کن‌های مخصوص لوله مسی نرم با ابزارهای سنگین طراحی‌شده برای استیل و فولاد از نظر مقاومت بدنه و نحوه انتقال نیرو متفاوت هستند. همچنین وجود مکانیزم دو مرحله‌ای، غلتک‌های هدایت‌کننده و ساختار جغجغه‌ای می‌تواند بر قیمت ابزار تأثیر بگذارد. در مقایسه قیمت، باید لوله خم‌کن‌هایی با قطر، شعاع خم و کاربرد مشابه بررسی شوند؛ زیرا دو ابزار با سایز یکسان ممکن است برای متریال‌های متفاوتی ساخته شده باشند.

قیمت آچار لوله خم کن ریجید

برای بررسی قیمت آچار لوله خم کن ریجید، ابتدا خانواده مناسب و سایز موردنیاز را مشخص کنید. در حال حاضر قیمت محصولات این دسته‌بندی کالا عمران به‌صورت استعلامی ارائه می‌شود و مبلغ نهایی با توجه به شرایط تأمین بررسی خواهد شد. در خریدهای کارگاهی و پروژه‌ای، تعداد، سایز و نوع خم‌کن موردنیاز نیز بر شرایط سفارش اثر دارد. مقایسه قیمت میان خانواده‌های ۳۰۰، ۴۰۰ و ۶۰۰ باید با توجه به نوع کاربرد انجام شود، نه صرفاً اندازه اسمی ابزار.

خرید آچار لوله خم کن از کالا عمران

برای خرید آچار لوله خم کن، مهم‌ترین اقدام مشخص کردن قطر خارجی لوله، جنس متریال و شعاع خم موردنیاز است. اگر ابزار برای لوله‌های مسی نرم تأسیساتی استفاده می‌شود، خانواده‌های مخصوص خم کاری مس کاربرد دارند؛ اما برای استیل و لوله‌های مقاوم‌تر باید ساختار سنگین متناسب انتخاب شود. در میان ابزارهای دستی تخصصی تأسیسات، لوله خم کن از تجهیزاتی است که تطابق سایز و قالب آن با قطعه اهمیت ویژه‌ای دارد. در فروشگاه کالا عمران امکان بررسی انواع آچار لوله خم کن ریجید، مقایسه مشخصات فنی و استعلام قیمت فراهم است. برای خریدهای عمده و پروژه‌ای نیز می‌توان سایز و تعداد موردنیاز را اعلام کرد تا شرایط تأمین و صدور پیش‌فاکتور بررسی شود.

نظر کارشناسان کالا عمران درباره آچار لوله خم کن

در انتخاب آچار لوله خم کن، مهم‌ترین مسئله تنها توان خم کردن لوله نیست؛ بلکه کیفیت شکل نهایی و حفظ مقطع لوله اهمیت بیشتری دارد. انتخاب قالب نامتناسب یا استفاده از خم‌کن مخصوص مس برای لوله‌های استیل مقاوم می‌تواند به ابزار یا قطعه آسیب بزند. برای تأسیسات سرمایشی، دقت شعاع و جلوگیری از تغییر شکل لوله مسی اهمیت دارد، درحالی‌که برای خطوط ابزار دقیق و استیل، مقاومت ابزار و کنترل زاویه تعیین‌کننده است. از نظر کارشناسان کالا عمران، بهترین آچار لوله خم کن ابزاری است که قطر خارجی، جنس و ضخامت لوله را پوشش دهد و شعاع خم آن با نیاز پروژه مطابقت داشته باشد. برای استفاده مستمر صنعتی نیز کیفیت قالب، غلتک‌ها و ساختار دسته اهمیت ویژه‌ای دارد.

سؤالات متداول درباره آچار لوله خم کن

آیا یک آچار لوله خم کن برای مس و استیل مناسب است؟

بعضی خم‌کن‌ها برای چند متریال طراحی شده‌اند، اما سازگاری آن‌ها به ضخامت دیواره و مشخصات فنی بستگی دارد. برای مثال، خانواده ۴۰۰ ریجید برای برخی لوله‌های مسی، فولادی و استیل نازک‌جداره مناسب است، درحالی‌که سری ۳۰۰ مخصوص لوله مسی نرم طراحی شده است.

آچار لوله خم کن ۹۰ درجه با ۱۸۰ درجه چه تفاوتی دارد؟

عدد ۹۰ یا ۱۸۰ درجه به حداکثر زاویه خم قابل‌ایجاد توسط ابزار اشاره دارد. برخی خم‌کن‌ها فقط تا زاویه محدود و بعضی خانواده‌های حرفه‌ای تا ۱۸۰ درجه طراحی شده‌اند.

آیا آچار لوله خم کن برای لوله پنج‌لایه مناسب است؟

خم کاری لوله پنج‌لایه باید با ابزار سازگار با ساختار آن انجام شود. خم‌کن‌های مخصوص لوله فلزی الزاماً برای لوله چندلایه مناسب نیستند و باید محدوده کاربرد سازنده بررسی شود.

تفاوت لوله خم کن سری ۴۰۰ و ۶۰۰ ریجید چیست؟

سری ۴۰۰ برای خم کاری دقیق لوله‌های کم‌قطر و متریال‌های سازگار طراحی شده است. سری ۶۰۰ ساختار سنگین‌تر و مکانیزم دو مرحله‌ای دارد و برای لوله‌های مقاوم‌تر مانند استیل کاربرد تخصصی‌تری دارد.

آیا خم کردن لوله باعث کاهش قطر داخلی آن می‌شود؟

در خم کاری ممکن است مقطع لوله تا حدی تغییر شکل دهد. میزان این تغییر به جنس لوله، ضخامت دیواره، شعاع خم و طراحی قالب بستگی دارد. انتخاب ابزار مناسب به محدود کردن تغییر شکل ناخواسته کمک می‌کند.

آیا برای خم کردن لوله مسی کولر گازی به خم‌کن مخصوص نیاز است؟

برای خم کاری کنترل‌شده لوله مسی، استفاده از ابزار متناسب با قطر و جنس لوله اهمیت دارد. ابزار نامتناسب ممکن است باعث تخت شدن یا آسیب به مقطع لوله شود.

قیمت آچار لوله خم کن ریجید چگونه مشخص می‌شود؟

قیمت محصولات این دسته‌بندی در حال حاضر از طریق استعلام مشخص می‌شود. برای دریافت قیمت و بررسی شرایط تأمین، می‌توان سایز و نوع خم‌کن موردنیاز را به کارشناسان فروش کالا عمران اعلام کرد.
