توضیحات
انکر بولت HKD 16/65 هیلتی در دسته بندی انکر بولت ها قرار و دارای لبه بر روی ابتدای خود می باشد. انکر HKD انکر بولت HKD 16/50 هیلتی دارای قطر داخلی 16 میلی متر و قطر بیرونی 20 میلی متر بوده و طول کامل بولت 65 میلی متر است. بر روی بدنه بولت هیچ گونه شیار و یا عاجی وجود ندارد. از نمونه های مشابه این محصول در کلاس اروپایی به انکر فیشر EA II و انکر آپولومیا SA و در نمونه های محصولات چینی به انکر چینی HKD 16/65 اشاره نمود. بسته بندی این محصول به صورت پلاسیتکی بوده و توسط کارخانه شرکت هیلتی در کشور چین صورت میگرد. قیمت درج شده برای یک عدد انکر بولت HKD 16/65 هیلتی می باشد.
موارد کاربردی انکر بولت HKD 16/65 هیلتی

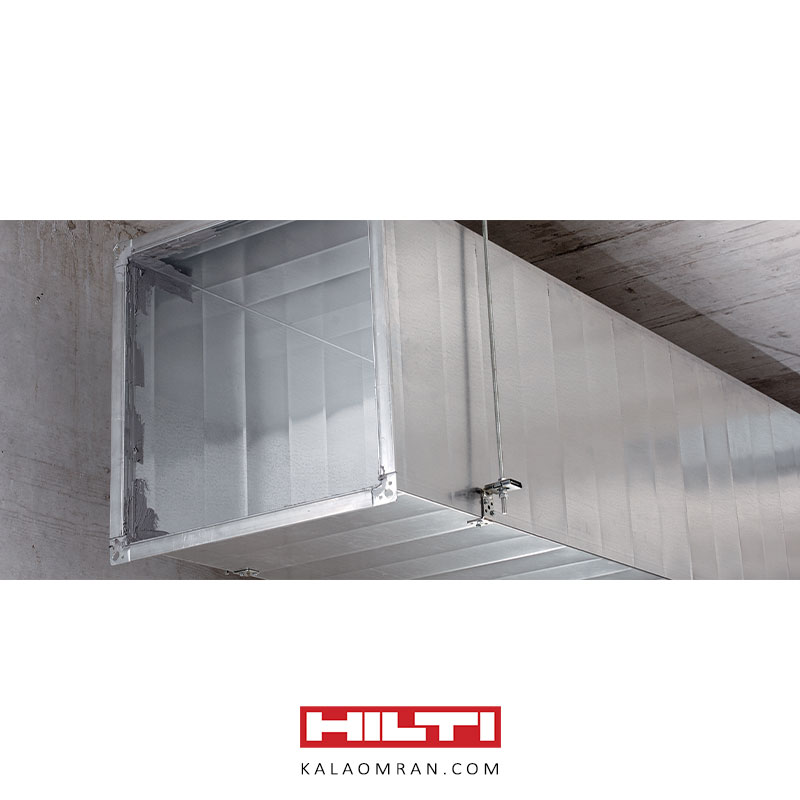

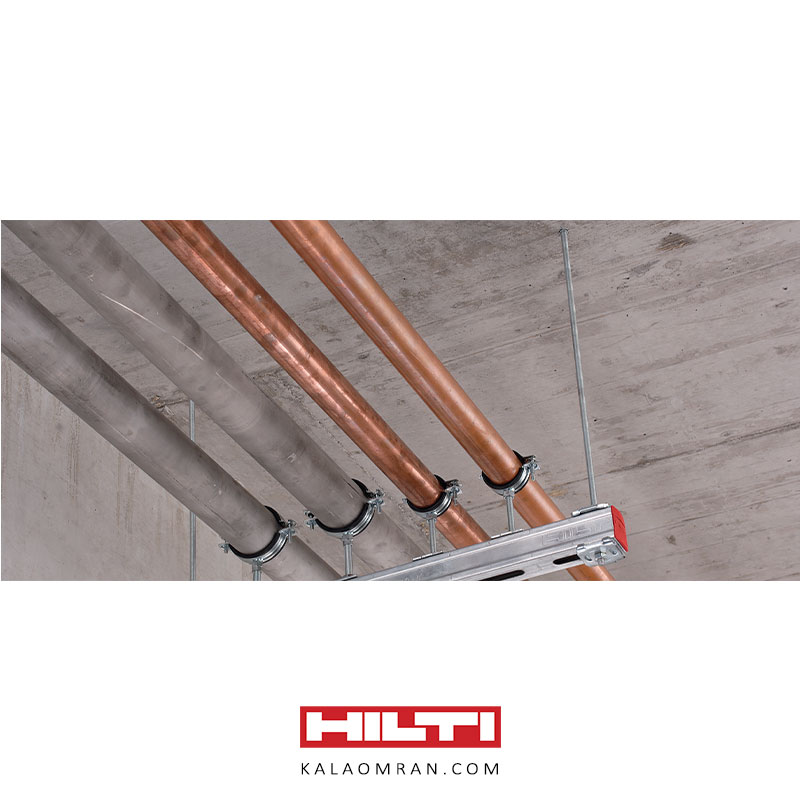

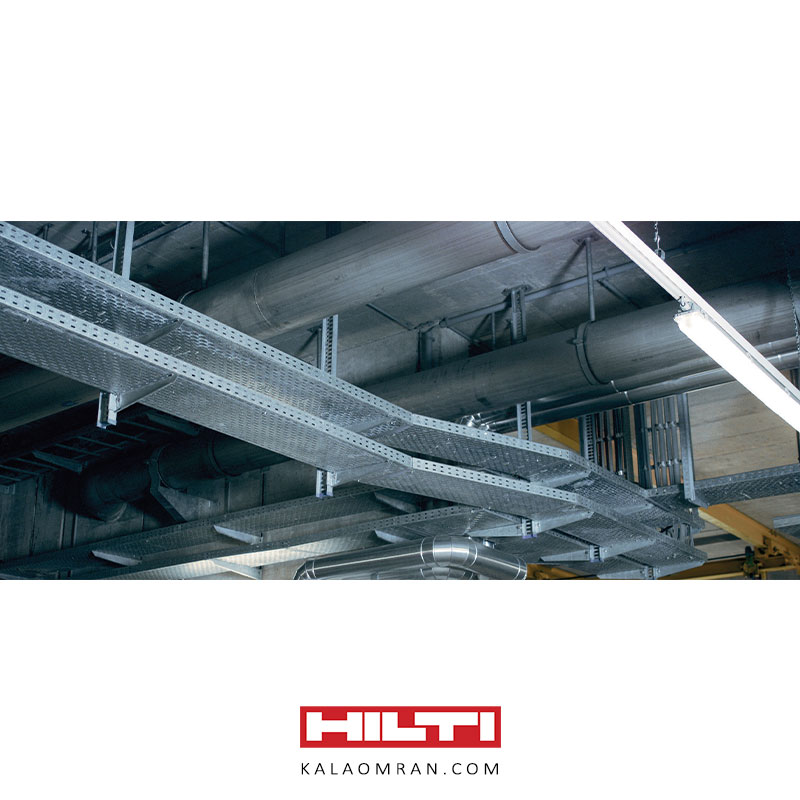

برای کاربرد های انکر بولت HKD 16/65 هیلتی می توان به باربری های متوسط توسط راد تمام رزوه (پيچ متری) و یا ساپورت های تاسيساتی براي لوله ها، داکت های هوا و سيستم های اطفا حريق اشاره نمود . انکر های از داخل رزوه توانایی نصب در دیوار – سقف و یا کف را دارند. به دلیل وجود لبه در این سبک، انکر پس از نصب به داخل حفره ایجاد شده نمی رود و در ابتداء حفره ایجاد شده می ماند. بیشترین استفاده از این سبک انکر ها را می توان در سیستم تاسیسات و نصب پروفیل می باشد.
نحوه نصب انکر بولت HKD 16/65 هیلتی
برای کاشت انکر بولت HKD 16/65 هیلتی ابتدا به وسیله مته چهار شیار سایز 20 حفره ای به قطر 20 میلی متر و طول 75 میلی متر ایجاد کنید. سپس به کمک فشار باد و فرچه، حفره ایجاد شده را کاملا تمیز کنید تا عاری از هرگونه گرد و غبار و آلودکی شود. تمیز بوده حفره ایجاد شده از مهم ترین نکات در نصب انکر می باشد.پس از جایگذاری انکر در داخل حفره به وسیله چکش، انکر را به انتهای حفره ایجاد شده هدایت کنید. برای تغییر حالت انکر و باز شدن انکر در داخل حفره می بایست به وسیله انکر کوب و چکش به داخل انکر چندین مرتبه ضربه بزنید تا نیروی وارد شده شما باعث باز شدن لبه های داخلی انکر شوند. میزان چرخش ترکمتر برای این سایز انکر 15 Nm است.
شرکت هیلتی برای انکر سایز 16/65 در تست کشش میزان 2.14 kN و برای تست برش نیز 2.14 kN را اعلام نموده و از تائیدیه های کسب شده HKD HILTI می توان به ETA, Fire اشاره نمود. میزان ضخامت بتن مورد نیاز برای این سایز 120 میلی متر و حداقل فاصله انکر تا لبه 230 میلی متر بوده . نهایت فاصله دو انکر از هم را 260 میلی متر و حداقل فاصله دو انکر 130 میلی متر می باشد . برای اطلاعات فنی بیشتر به قسمت توضیحات تکمیلی مراجعه شود .
تائیدیه های کسب شده انکر بولت HKD 16/65 هیلتی
میزان ضخامت بتن مورد نیاز برای این سایز 100 میلی متر و حداقل فاصله انکر تا لبه 140 میلی متر است . نهایت فاصله دو انکر از هم را 120 میلی متر و حداقل فاصله دو انکر 80 میلی متر می باشد . تمامی اعداد به دست آمده در تست های کشش و برش در حالت نصب درست به دست آمده است. برای مشاهده و یا ذخیره سازی تائیدیه های کسب شده برای این محصول بر روی لینک های زیر کلیک کنید.
- ETA-02-0032-for-HKD-drop-in-ancho
- ETA-06-0047-for-HKD-drop-in-anchor-multiple-applications
- HKD-FM-Certificate-of-Compliance-Certificate
نتیجه گیری کالا عمران
محصولات مورد استفاده مانند پیچ متری سایز 16 – مهره سایز 16 – پروفیل تاسیساتی را در فروشگاه کالا عمران مشاهده کنید. محصولات مشابه با قیمت اقتصادی تر می توانید به دسته انکر های باربری متوسط را مشاهده کنید. مجموعه کالا عمران هیچ گونه مسئولیتی در قبال کیفیت مواد اولیه، تحمل باربری برشی و کششی این محصول ندارد و تنها سلامت فیزیکی کالا را برای مشتری گارانتی می کند.
