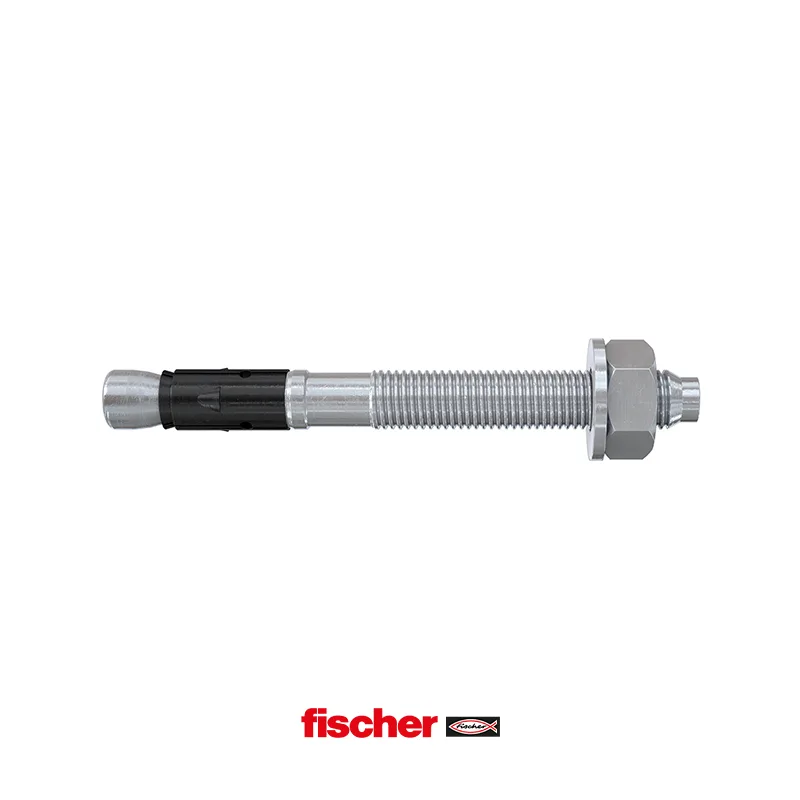

بررسی انکر بولت FAZ II سایز 8 میلی متر

این محصول سایز 8 میلی متر انکر بولت FAZ II به کد فنی FAZ II 8/10 می باشد. منظور از 10 در کد سایز 8 میزان ضخامت صفحه پلیت می باشد. قطر دقیق محصول برابر با 8 میلی متر و در قطر برابر با 75 میلی متر است. از موارد تخصصی مصرف انکر بولت FAZ II سایز 8 میلی متر می توان به استفاده در نصب داکت - نردبان - نما اشاره کرد. این محصول در فروشگاه مرکزی کالا عمران موجود می باشد و تمامی محصولات برند فیشر این مجموعه دارای گواهی اصالت و سلامت فیزیکی کالا می باشند. تمامی بسته بندی های انکر FAZ II در مجموعه کالا عمران پلمپ شرکت فیشر می باشند. بسته بندی های انکر FAZ II سایز 8 تعداد 50 عددی است. در صورتی که به تعداد کمتر از 50 عدد احتیاج داشتید، بسته بندی اصلی محصول برای شما باز شده و تعداد درخواستی برای شما ارسال می شود. در ادامه به مزایا - عملکرد و نحوه اجرا و کاشت انکر FAZ II سایز 8 می پردازیم.

مزایای انکر های سری FAZ II

• کاهش عمق سوراخکاری (انکراژ)
• کارایی، استحکام و ضریب امنیت بسیار بالا
• تعداد حداقل ضربات چکش در هنگام نصب انکر و چرخش کمتر تُرکمتر، نصب آسان تر و مطمئن تری را سبب می شود
• انکر بولت FAZ II با تحمل توانایی بالای باربری، باعث استفاده از اتصالات کمتر و صفحه های نگهدارنده (baseplate) کوچکتر و کمتر شده که همین مسئله، سبب کاهش در هزینه ها می شود
• هندسه انکر FAZ II سبب توزیع بهینه نیرو می شود و این اجازه را میدهد که کمترین فاصله را تا لبه کار (صفحه نگه دارنده) داشته باشیم و همچنین از basepalte های نازک و یا در بتن های با عمق کم تر بتوان استفاده کرد

عملکرد انکر FAZ II

• تاییدیه ها فقط برای عمق کاشت استاندارد می باشند.
• انکر غلافی FAZ II  باعث کاهش عمق سوراخکاری می شود که همین مساله احتمال برخورد با آرماتورهای داخل بتن را کاهش می دهد.
• تاییده های جهانی بالاترین ضریب اطمینان و کارایی را تضمین می کند. این تاییدیه ها حتی استفاده از این محصولات را نیز پوشش می دهد. از این محصولات در مناطق زلزله خیز (C1,C2) را نیز پوشش می دهد.

مشاهده و ذخیره تائیدیه های کسب شده انکر FAZ II

تمامی اسناد و تائیدیه هایی که شرکت فیشر تونسته برای انکر FAZ II کسب کند را می توانید در قسمت پایین مشاهده کنید. شرکت فیشر آزمایشات انکر FAZ II را در آزمایشگاه معتبر DIBT انجام می دهد. توجه داشته باشید که تمامی اعداد به دست آمده در اسناد در شرایط کاملا استاندارد و طبق روش های اصولی کاشت به دست آمده است. مقایسه درست میزان باربری انکر FAZ II با محصول HST 3 برند هیلتی می باشد.

روش اجرا و نصب انکر FAZ II

برای کاشت انکر FAZ II سایز M8 در مرحله اول حفره ای به عمق 65 میلی متر به وسیله مته 8 میل متر ایجاد کنید. در مرحله دوم به وسیله فرچه و فشار باد حفره را تمیز کنید تا عاری از هرگونه گرد و غبار شود. در مرحله سوم پلیت و انکر ار می توانید بر روی دیوار و یا کف قرار دهد و انکر را با چکش به داخل حفره هدایت کنید. در مرحله چهارم و آخر انکر را به وسیله تُرکمتر 20 Nm چرخانده تا کلیپس های انکر داخل حفره باز شود. تمیز بودن حفره از مهم ترین نکات اجرایی این محصول می باشد.

مجموعه کالا عمران نمایندگی رسمی محصولات برند فیشر در بازار ایران می باشد. تمامی محصولات این برند در فروشگاه مرکزی کالا عمران موجود است. امکان خرید حضوری و یا ارسال نمونه محصول به پروژه براش مشتریان ساکن شهر تهران مقدور می باشد. برای اطلاع از انتخاب بهترین نوع انکر برای پروژه می توانید با کارشناسان مجموعه کالا عمران در ارتباط باشید.

تمامی مطالب ارائه شده توسط کارشناسان سایت کالا عمران از منابع معتبر اروپایی و کاتالوگ های برند فیشر جمع آوری شده و کپی برداری از آن ها در هر شرایط تجاری و غیر تجاری ممنوع بوده و پیگرد قانونی دارد. با دنبال کردن شبکه های مجازی کالا عمران  در اینستاگرام و کانال رسمی سایت کالا عمران در برنامه تلگرام از جدید ترین محصولات و تخفیفات اطلاع پیدا کنید.

معرفی انکر بولت رزوه بلند FBN II

انکر بولت FBN II 8 فیشر FISCHER در دسته بولت مکانیکی - انکر باربری متوسط قرار می گیرد. این محصول همانند هم رده خود بولت HSA از برند هیلتی درای تاییدیه های کامل است. محصولات برند هیلتی HILTI و فیشر FISCHER در بازار جهانی با هم از لحاظ کسب تاییده و قیمت در حال رقابت می باشند. این کالا در شکل ظاهری همانند دیگر بولت های پیجی شکل دارای یک بدنه رزوه ای و کلیپس برای بازشوندگی در بتن به همراه مهره و واشر است. در ادامه به بررسی و مشخصات فنی این محصول می پردازیم این انکر رده محصولات اقتصادی برای بتن های بدون ترک دارای تاییدیه ETA option7 است و کاربرد اصلی آن در سازه هایی که از اهمیت کمتری برخوردار می باشند. از موارد کابردی این کالا می توان به زیر سازی نما، کناف و نصب نردبان اشاره کرد. انکر بولت FBN II تایید شده برای مصالح ساختمانی نظیر بتن بدون ترک خوردگی C20 / 25 تا C50 / 60 و همچنین مناسب برای بتن C12 / 15 – سنگ طبیعی با ساختار متراکم است.

معرفی انکر بولت FAZ II از برند فیشر

پرچم دار سیستم بولت مکانیکی در دسته باربری سنگین از برند فیشر FISCHER را می توان انکر بولت FAZ II نامید. این محصول رقیب جدی بولت HST3 از برند هیلتی می باشد. تولید و بسته بندی این محصول در کشور آلمان و در کارخانه اصلی شرکت فیشر صورت می گیرد. مواد تشکیل دهنده FAZ II فولاد کربن روی اندود شده ضد خوردگی - استیل ضد زنگ مقاوم در برابر خوردگی کلاس 3 و استیل بسیار مقاوم در برابر خوردگی کلاس 4 می باشند. از ویژگی های برجسته این محصول می توان به کسب تائیدیه برای بتن ترک دار و غیر ترک دار C20/25 تا C50/60، بتن C12/15 و مناسب برای سنگ های طبیعی متراکم (برای استفاده در ورزش کوهنوردی) اشاره نمود. از موارد کاربردی انکر FAZ II می توان به نصب سازه های فلزی و چوبی - نصب داکت کابل کشی - نصب ماشن آلات - نصب کنسول ها - نصب ورودی ها و درب ها - نصب گارد ریل - نصب نردبان - نصب راه پله - نمای ساختمانها می باشد.

ویژگی های انکر بولت رزوه بلند FBN II فیشر
نام برند	فیشر / FISCHE
نوع انکر	مکانیکی - بازشونده
سایز انکر	قطر 8 میلی متر - طول استاندارد موجود 70 میلی متر (در طول های متنوع)
مناسب برای	بتن بدون ترک خوردگی C20 / 25 تا C50 / 60 و بتن C12 / 15 - سنگ طبیعی با ساختار متراکم
رقیب محصول	بولت مکانیکی HSA 8 از برند هیلتی HILTI آلمان
امکان خرید حضوری در فروشگاه های کالا عمران و ارسال به تمام ایران

کاربرد FBN II

• نصب سازه های فولادی
• نصب داکت عبور کابل
• نصب ماشین  آلات
•  کنسول ها و نمای ساختمان
• نصب ورودی ها و درب ها
• نصب گارد ریل - نردبان و راه پله

مزایای انکر بولت FBN II

• عمق کاشت استاندارد، حداکثر ظرفیت باربری را ایجاد می کن. بنابراین کمترین اتصالات و پلیت های کوچکتر مورد نیاز قرار می گیرد و همین مسئله، سبب کاهش هزینه های می شود.
• عمق انکراژ در نصب انکر های FBN II کمتر می باشد در نتیجه دریل کاری کمتری نیاز است و همین امر سبب کاهش زمان مورد نیاز برای نصب می شود.
• رزوه بلند انکر های FBN II مقاوت اجزاء را متعادل می کند و به شما اجازه می دهد از روش نصب (در حالت ایستاده) Stand off استفاده کنید.
• تعداد حداقلی ضربات چکش در هنگام نصب نکر و چرخش ترکمتر، نصب آسان تر و مطمئن تری را سبب می شود.
• سری انکر از آسیب رسیدن به بولت در حین ضربه جلوگیری می کندو همچنین باعث نصب و یا باز کردن آسان تر از انکربولت می شود.

بررسی تخصصی انکر بولت FBN II 8

انکر بولت FBN II سایز 8 میلی متر در طول های 65 - 70 - 80 - 90 - 110 - 130 و 160 میلی متر تولید می شود. از این سایز ها تنها نمونه 70 میلی متر که طول استاندارد سایز M8 است  وارد فروشگاه کالا عمران و بازار ایران می شود. بیشترین استفاده از سایز 8 در نصب نردبان - تابلو و سینی کابل های سبک است. تولید این سبک از محصولات اقتصادی برای بتن های بدون ترک بیشتر برای مناطق خاورمیانه بوده و در اکثر مناطق اروپا و کشور های آمریکایی از انکر های مناسب بتن ترک دار نظیر FAZ II استفاده می شود. کاربرد طول های بولت این انکر در موارد خاص که قطر صفحه نصبی بیشتر از حد استاندار است به کار می رود. در جدول زیر سایز بندی و اطلاعات کامل انکر FBN II سایز 8 را می توانید مشاهده و بررسی کنید. تاییدیه ها و موارد مصرفی بیشتر در ادامه توضیح داده شده است.[ninja_tables id="71863"][aparat id='JnqV9']

تائیدیه ها

• ETA-07/0211
• ETA-18/0101
• DoP شماره 0015
• DoP شماره 0098
• DoP شماره 0192
• DoP No. 0756-CPD-0296

مصالح ساختمانی تایید شده

تایید شده برای:

• بتن بدون ترک C20/25 تا C50/60

همچنین مناسب برای:

• بتن C12/15
• سنگ طبیعی با ساختار متراکم

موارد کاربردی

• سازه های فولادی
• نرده های محافظ
• کنسول ها
• نردبان
• سینی کابل
• ماشین آلات
• راه پله ها
• دروازه ها
• نماها

مرحله اول :

• در ابتدا به وسیله دریل مناسب و مته سایز 8 میلی متر حفره ای نسبت به طول کل انکر ایجاد کنید.
• حفره ایجاد شده را به وسیله فشار باد و فرچه 3 مرتبه تمیز کنید تا عاری از هرگونه گرد و غبار شود.

مرحله دوم :

• صفحه پلیت مورد مورد نظر را بر روی حفره ایجاد شده قرار دهید و سوراخ صفحه را با حفره انکر فیکس کنید.
• انکر رزوه بلند FBN II را به کمک چکش همانند تصویر از حفره صفحه پلیت رد کرده و به داخل حفره هدایت کنید.
• می توانید با باز کردن مهره انکر و نصب درون حفره در مرحله دوم صفحه چلیت را بر روی انکر نصب کنید.

مرحله سوم :

• در این مرحله باید مهره انکر را بچرخانید تا انکر درون حفره سفت شود و کلیپس های انتهایی محصول از هم باز شوند.
• برای این کار طبق اسنتاندار های برند فیشر باید از ترکمتر مناسب استفاده کنید و نصب به صورت چشمی غیر اصولی می باشد.

تمامی اعداد به دست آماده در اسناد ارائه شده برای این محصول با رعایت تمامی استاندار های اعلام شده از سوی کمپانی فیشر است

European Technical Assessment for fischer Bolt Anchor FBN II, FBN II R - Mechanical fastener for use in concreteEuropean Technical Assessment for fischer Bolt Anchor FBN II HDG Torque controlled expansion anchor - Mechanical fasteners of sizes M8, M10, M12, M16 and M20 for use in uncracked concreteDeclaration of Performance fischer Bolt Anchor FBN II - FBN II R, according European Technical Assessment ETA-07/0211Declaration of Performance for fischer Bolt Anchor FBN II HDG (Metal anchors for use in concrete with variable working life (heavy-duty type)), according to European Technical Assessment ETA-18/0101Declaration of Performance for fischer Bolt Anchor FBN II, FBN II R (Mechanical anchor for use in concrete), according to European Technical Assessment ETA-07/0211Declaration of Performance for fischer Bolt anchor FBN II

بررسی کارشناسان از انکر بولت FBN II

قیمت محصولات برند فیشر به نسبت دیگر برند های اروپایی فعال در زمینه بولت شیمیایی و بولت مکانیکی فعالیت می کنند مناسب تر است. انکر بولت FBN II همانند رقیب خود، بولت HSA از برند هیلتی HILTI تاییدیه های کاملی برای بتن بدون ترک کسب کرده است. کیفیت دو محصول آلمانی و هیلتی از دیگر رقیبان اروپایی ساخت کشور های اسپانیا، ایتالیا و ... بیشتر است. ساخت این محصول در کشور آلمان و در کارخانه اصلی شرکت فیشر FISCHER صورت می گیرد. ممکن است بعضی از تولیدات برند فیشر در کشور آلمان صورت گیرد. در سال های اخیر خرید محصولات برند فیشر افزایش چشمگیری داشته است. از مهم ترین دلیل این امر می توان به قیمت پایین در مقابل تاییدیه های کامل اشاره نمود. محصولات برند فیشر توسط مجموعه کالا عمران وارد بازار شده و امکان بازدید حضوری مشتریان از محصولات این برند در فروشگاه مرکزی این مجموعه امکان پذیر است. با ارتباط با کارشناسان این مجموعه می توانید درخواست خود نسبت به ارسال نمونه کالا به پروژه های ساختمانی و عمرانی را ثبت کنید.
